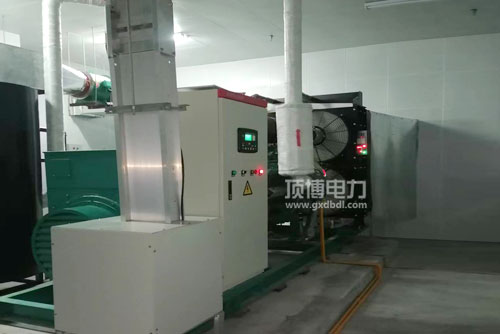

控制器是發電機組中必不可少的電器之一，扮演著重要的角色。正確的安裝可以確保發電機組效果和使用壽命。首先選擇平穩的面板安裝孚創控制器，避免晃動和噪音。正確連接傳感器和擴展繼電器，確保運行暢通。使用前要檢查孚創控制器的電源線是否接地良好，以確保安全使用，與電源線的連接要牢固可靠，避免電線松動或短路，正確安裝至關重要。

1．電池電壓輸入

GEC4500-4G 系列控制器能適用于(8-35VDC)電池電壓的環境，電池的負極必須可靠接發動機外殼。控制器電源 B+和 B-到電池正負極連線不能小于 2.5mm。

如果裝有浮充充電器，請將充電器的輸出線直接連到電池正負極上，再從電池正負極上單獨連線到控制器正負電源輸入端，以防止充電器干擾控制器的正常運行。

2．速度傳感器輸入

速度傳感器為裝于發動機機體上檢測飛輪齒數的磁性裝置，它與控制器的連線應采用 2 芯屏蔽線，屏蔽層應接于控制器的 24 號端子，另一端懸空，其它兩根信號線分別接于控制器 16、17 端子上。速度傳感器輸出電壓在全速范圍內應在 1-24VAC(有效值)，推薦電壓為 12VAC(在額定轉速時)。安裝速度傳感器時可將傳感器先旋到接觸飛輪，然后倒出 1／3 圈，最后將傳感器上螺母鎖緊即可。

3．輸出及擴展繼電器

控制器所有輸出均為繼電器觸點輸出，若需要擴展繼電器時，請將擴展繼電器的線圈兩端增加續流二極管(當擴展繼電器線圈通直流電時)或增加阻容回路(當擴展繼電器線圈通交流電時)，以防止干擾控制器或其它設備。

4．交流電流輸入

GEC4500-4G 控制器電流輸入必須外接電流互感器，電流互感器二次側電流必須是 0～5A，同時電流互感器的相位和輸入電壓的相位必須正確，否則采樣到的電流及有功功率可能會不正確。注意：a. ICOM 端必須接電池負極。b. 當有負載電流時，互感器二次側嚴禁開路。

5．耐壓測試

當控制器已裝在控制屏上時，如果要進行耐壓測試，請將控制器接線端子全部斷開，以免高壓進入，損壞控制器。耐壓測試是保障制器產品安全的重要環節，通過對制器耐電壓能力進行測試，可以有效降低制器發生安全事故的風險。
